Aus Altium exportieren

Koordinatenursprung setzen

Bevor du die verschiedenen Fertigungsdaten exportierst, vergewissere dich, dass du einen korrekten Null-Referenzpunkt gesetzt hast. Üblicherweise wird die untere linke Ecke verwendet, selten auch die obere linke.

Um den Null-Referenzpunkt in Altium zu setzen, klicke in der Menüleiste auf "Edit" -> "Origin" -> "Set".

Gerber exportieren

Um die Gerber-Dateien aus Altium zu exportieren, befolge die folgenden Schritte:

1. Selektiere das Leiterplattendesign (.PcbDoc), das du exportieren möchtest, in der Projektdatenübersicht von Altium.

2. Klicke auf "File" -> "Fabrication Outputs" -> "Gerber Files" in der Menüleiste.

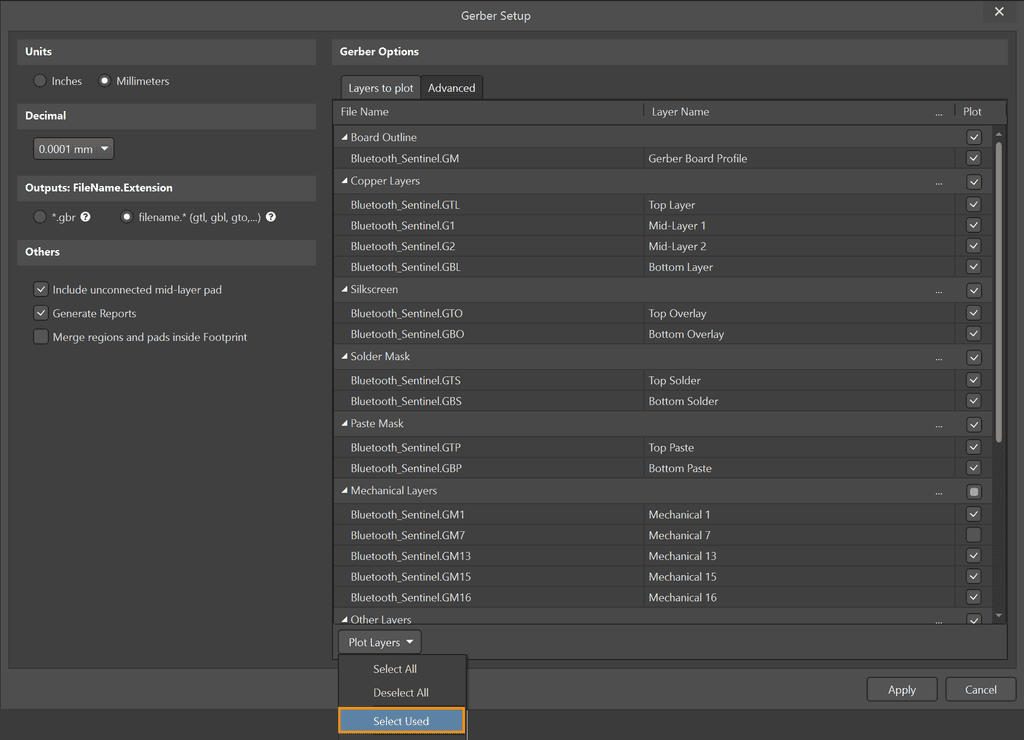

3. Wähle entweder händisch die zu gewünschten Leiterplattenlagen oder klicke unter "Plot Layers" -> "Select Used".

4. Klicke auf "Apply", wodurch die Gerber-Daten in der Altium Projektdatenübersicht unter "Generated" -> "CAMtastic! Documents" aufscheinen oder im File Explorer deines Betriebssystems unter "Project Outputs for ...".

Stückliste (BOM) exportieren

Um die Stückliste (BOM) aus Altium zu exportieren, befolge die folgenden Schritte:

1. Selektiere die Leiterplatte, für welche du die BOM exportieren möchtest, in der Projektdatenübersicht von Altium.

2. Klicke auf "Reports" -> "Bill of Materials" in der Menüleiste.

3. Belasse das File Format auf "MS-Excel".

4. Klicke auf "Export..." und wähle das gewünschte Ausgabeverzeichnis und einen Dateinamen.

Komponentenpositionierung (CPL) exportieren

Um die Komponentenpositionierung (CPL) in Altium zu exportieren, befolge die folgenden Schritte:

1. Selektiere das Leiterplattendesign (.PcbDoc), für welches du die CPL exportieren möchtest, in der Projektdatenübersicht von Altium.

2. Klicke auf "File" -> "Assembly Outputs" -> "Generate pick and place files" in der Menüleiste.

3. Wähle "Metric" als Unit unter Output Settings.

4. Wähle "CSV" als Format unter Output Settings.

5. Klicke auf "OK", wodurch die CPL-Daten in der Altium Projektdatenübersicht unter "Generated" -> "Text Documents" aufscheinen oder im File Explorer deines Betriebssystems unter "Project Outputs for ...".
