Esportazione da Altium

Impostazione del Punto di Origine delle Coordinate

Prima di esportare i vari dati di produzione, assicurati di aver impostato un corretto punto di riferimento zero. Di solito viene utilizzato l'angolo in basso a sinistra, raramente quello in alto a sinistra.

Per impostare il punto di riferimento zero in Altium, clicca su “Modifica” -> “Origine” -> “Imposta” nella barra del menu.

Esportazione di Gerber

Per esportare i file Gerber da Altium, segui questi passaggi:

1. Seleziona il progetto PCB (.PcbDoc) che desideri esportare nella barra laterale dei dati del progetto Altium.

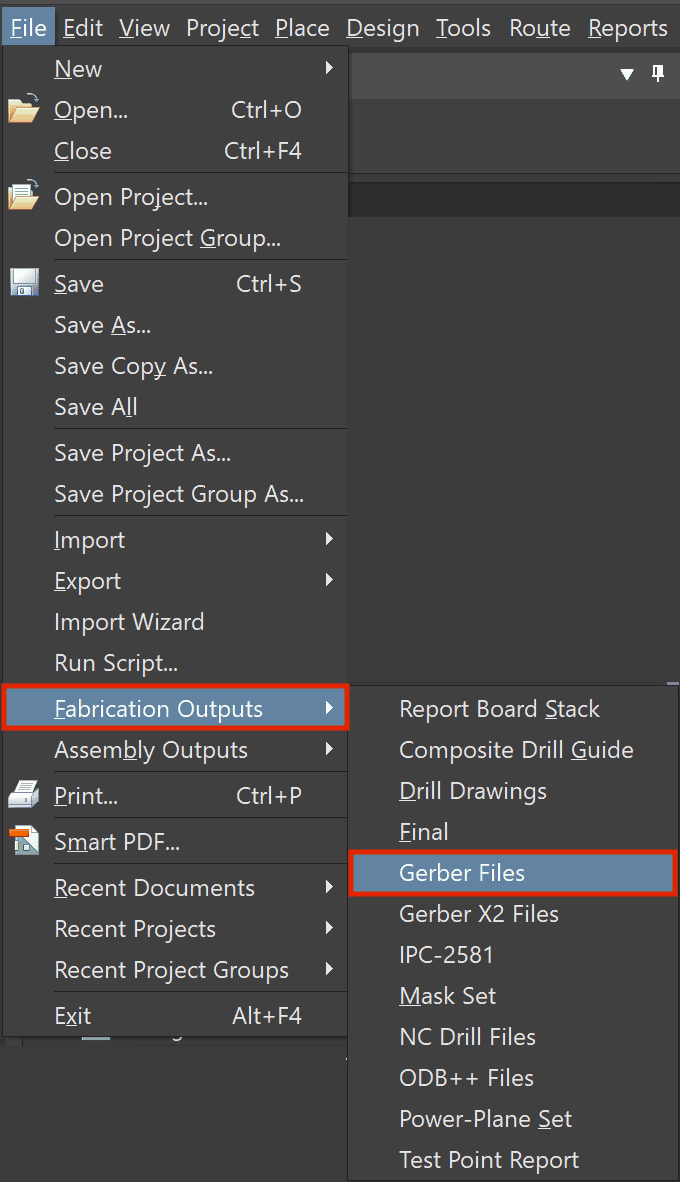

2. Clicca su “File” -> “Output di Fabbricazione”.

3. Clicca su “Applica” e i dati Gerber appariranno nella barra laterale dei dati del progetto Altium sotto “Generato” -> “Documenti CAMtastic!” o nell'esploratore di file del tuo sistema operativo sotto “Output Progetto per...”.

Esportazione della Lista dei Componenti (BOM)

Per esportare la lista dei componenti (BOM) da Altium, segui questi passaggi:

1. Apri il progetto per cui desideri esportare il BOM nella panoramica dei dati del progetto Altium.

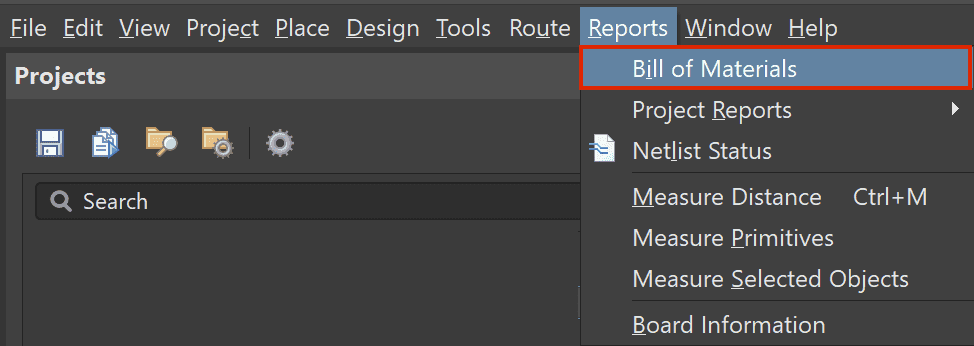

2. Clicca su “Report” -> “Distinta Base” nella barra del menu.

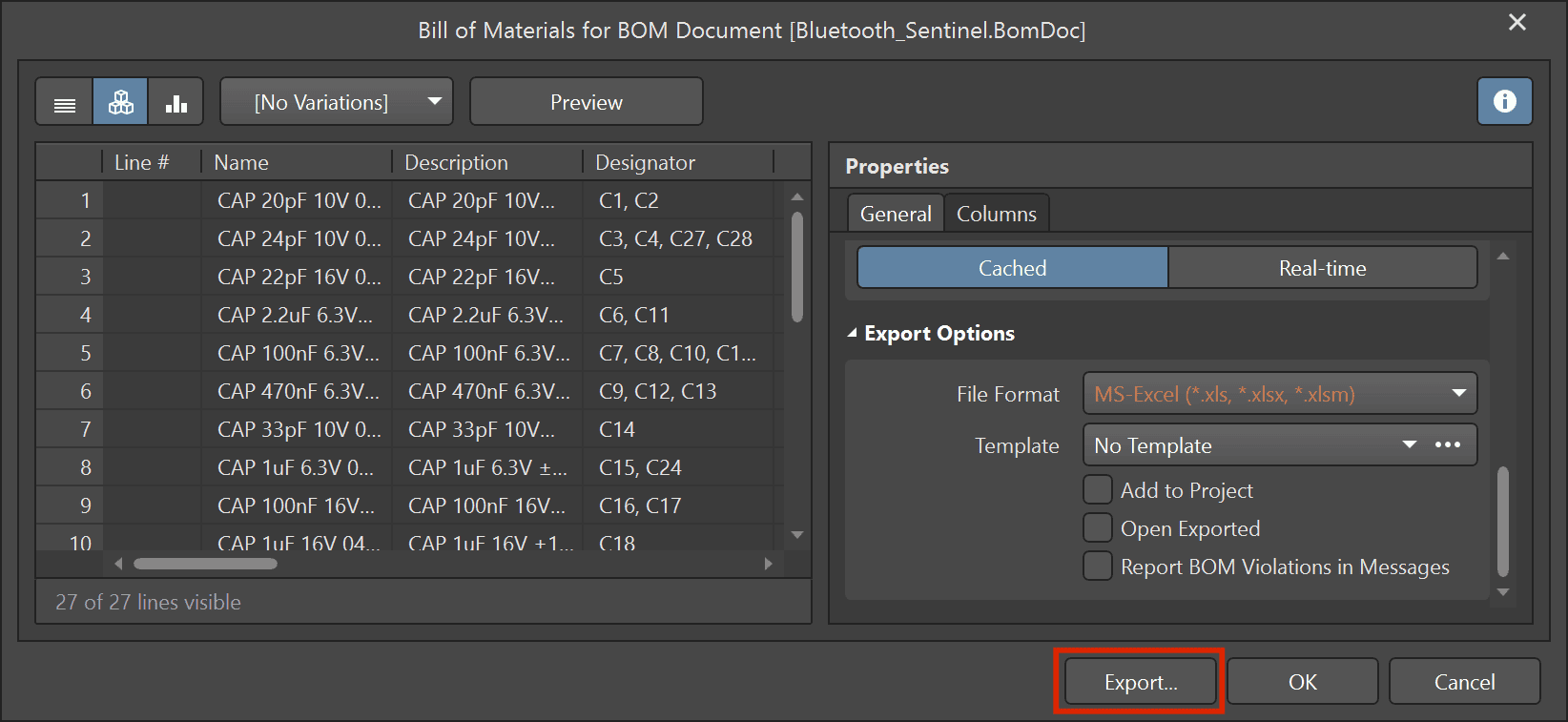

3. Mantieni il formato file impostato su “MS-Excel”

4. Clicca su ‘Esporta…’ e seleziona la directory di output desiderata e un nome file.

Esportazione del Posizionamento dei Componenti (CPL)

Per esportare il Posizionamento dei Componenti (CPL) in Altium, segui questi passaggi:

1. Seleziona il progetto PCB (.PcbDoc) per cui desideri esportare il CPL nella barra laterale dei dati del progetto Altium.

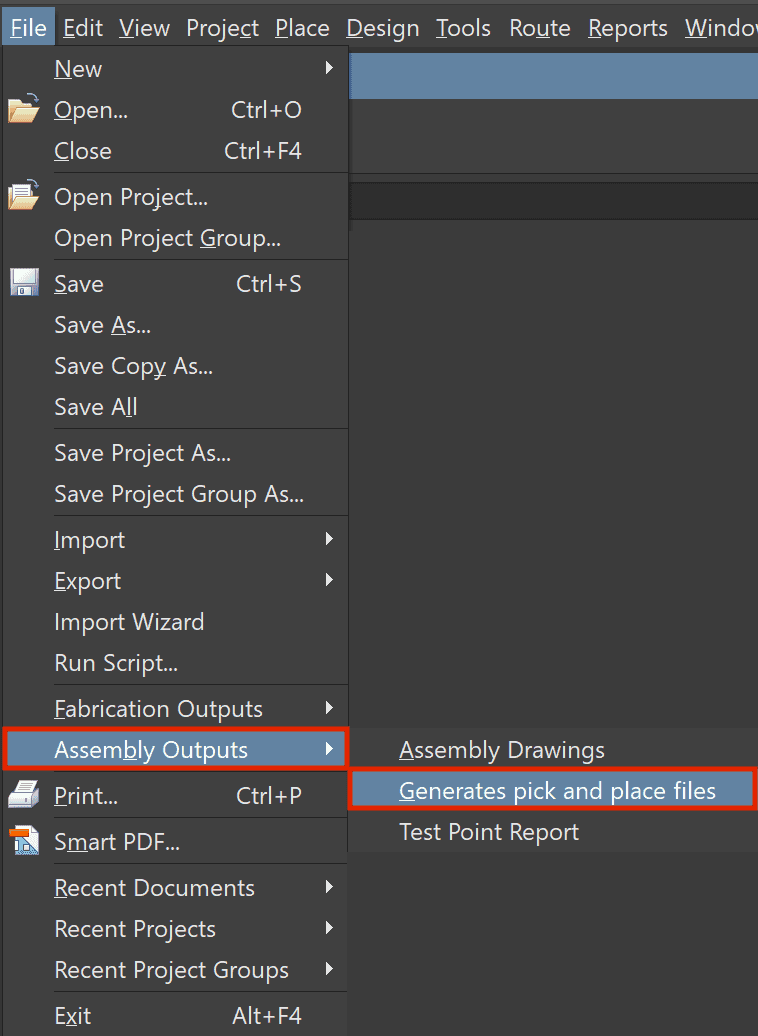

2. Clicca su “File” -> “Output di Assemblaggio” -> “Genera file pick and place” nella barra del menu.

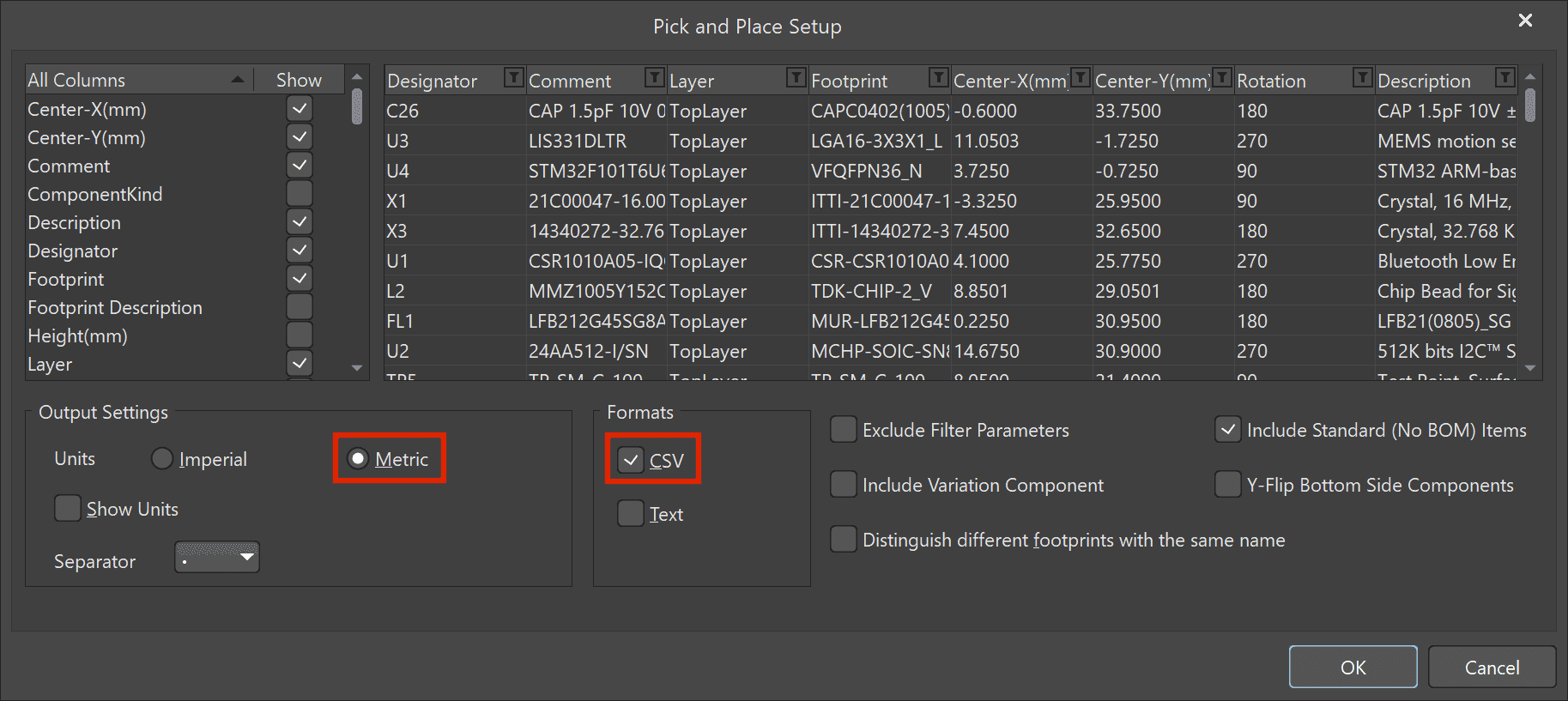

3. Seleziona “Metrico” come unità sotto Impostazioni di Output.

4. Seleziona “CSV” come formato sotto Impostazioni di Output.

5. Clicca “OK” e i dati CPL appariranno nella Panoramica Dati Progetto di Altium sotto “Generato” -> “Documenti di Testo” o nell'esploratore di file del tuo sistema operativo sotto “Output Progetto per...”.
