Esportazione da Eagle

Impostazione del Punto di Origine delle Coordinate

Prima di esportare i vari dati di produzione, assicurati di aver impostato correttamente un punto di origine delle coordinate (punto di riferimento zero). Solitamente si utilizza l'angolo in basso a sinistra, a volte quello in alto a sinistra.

Per esportare file di foratura e posizionamento parti corretti in Eagle, sposta la scheda finita in modo che l'origine sia nell'angolo in basso a sinistra. Prima di spostare la scheda, assicurati che tutti i livelli siano visibili così che tutte le parti vengano spostate.

Esportazione BOM & Gerber

Per esportare i file BOM (Bill of materials) e Gerber da EAGLE, segui questi

passi:

1. Apri il progetto che vuoi esportare in EAGLE.

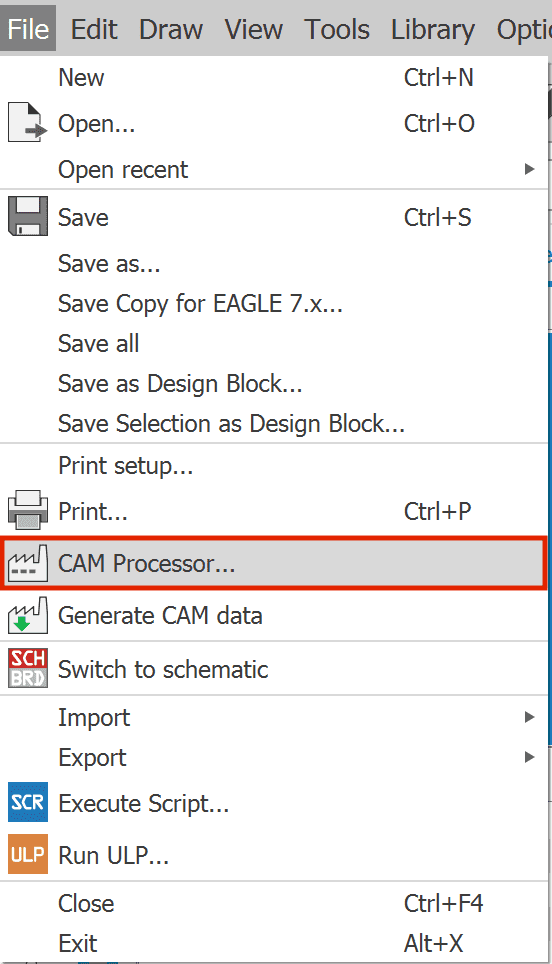

2. Clicca su “File” -> “CAM Processor” nella barra dei menu.

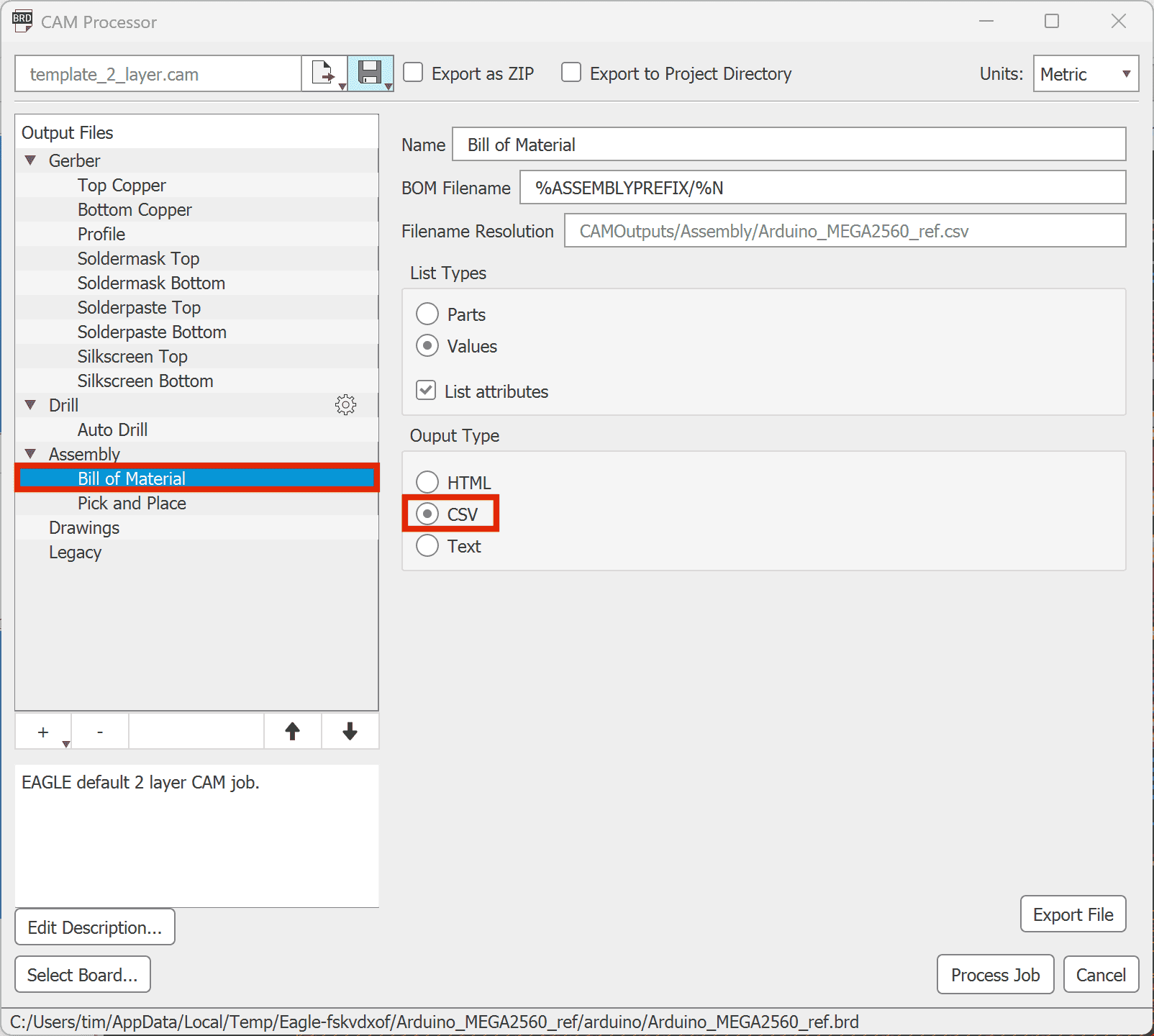

3. Seleziona “CSV” come Tipo di Output sotto “File di Output” -> “Assemblaggio” -> “Distinta Materiale”.

4. Clicca su “Processa Lavoro” e salva i dati in una directory a tua scelta.

Purtroppo, i dati di posizionamento dei componenti esportati vengono esportati in due file separati, mentre il nostro software accetta solo un file singolo. Pertanto, è necessario il passaggio seguente.

Esportazione Posizionamento Componenti (CPL)

Per esportare il Posizionamento Componenti (CPL) come file singolo in EAGLE, segui questi passi:

1. Scarica il seguente script di esportazione: "cpl_exporter.ulp"

2. Apri il progetto che vuoi esportare in EAGLE.

3. Clicca su “File” -> “Esegui ULP”.

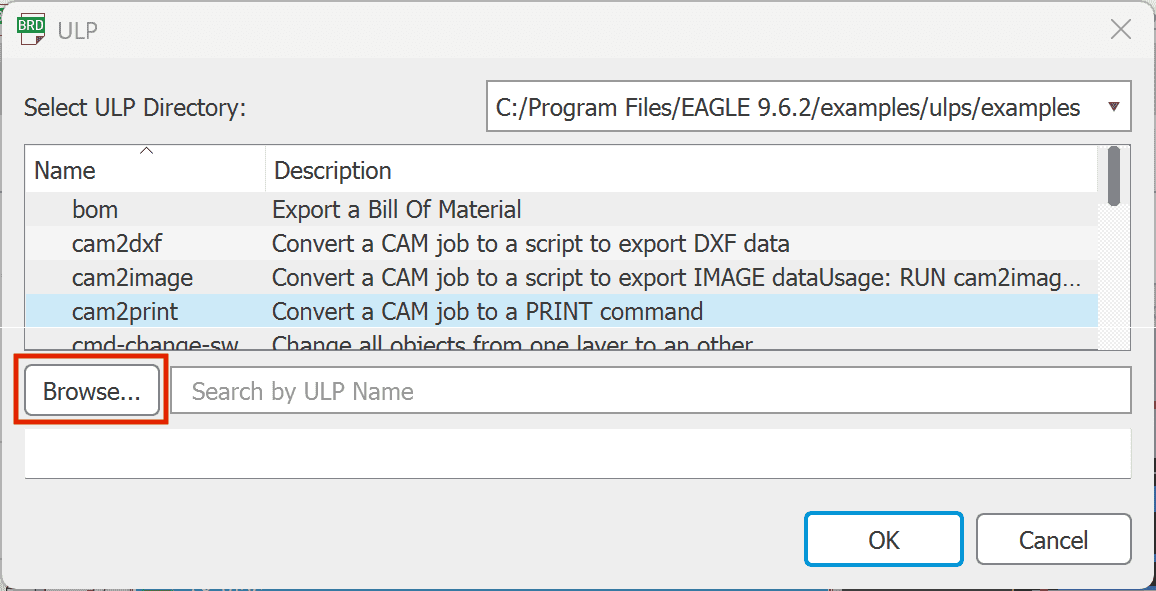

4. Clicca su “Sfoglia...” e seleziona lo script di esportazione precedentemente scaricato: “cpl_exporter.ulp”

5. Seleziona la cartella in cui il file CPL dovrebbe essere esportato.
